Установка парктроника-радара своими руками

Все про ниссан альмеру
7 Июль 2016
3 / 5 (1 голосов)
Тюнинг и стайлинг



Животрепещущим вопросом для каждого новоиспеченного хозяина машины в условиях современных реалий является вопрос об установке парктроника – радара, акустической парковочной системы – на автомобиль Ниссан Альмера N16.

Парктроники радары - принцип действия

Парктроники радары — принцип действия

Пошаговая инструкция по установке:

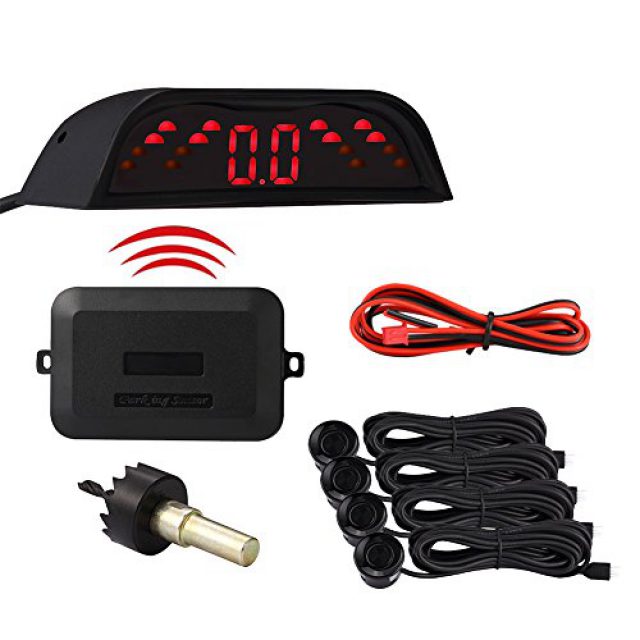

На примере данной инструкции будет дан парктроник фирмы «Маджик Систем», обладающий датчиками серебристого цвета, индикатором с установкой на заднее стекло. Индикатор предоставляет цифровое отражение расстояния от багажника машины до  препятствий, и имеет чувствительность 100 мм. Оповещение водителя представляет собой резкий писк, тональность которого меняется в зависимости от дистанции до препятствия.

В дополнение к вышеописанному писку идет предоставление голосового блока, настраивающегося отдельно. Речь блока представлена короткими словарными оборотами, например «Стоп! Стоп! Стоп!»

установка парктроника радара

установка парктроника радара

Итак, ниже представлена инструкция по установке акустического радара, сформированная в виде руководства по пунктам:

  • определяется местоположения индикатора и основного блока в машине;
  • с пистонов снимается левая накладка, занимающая заднюю стойку на заднем стекле. При этом накладка легко отходит вручную, но её пистоны имеют тенденцию к откреплению и разломам. В левом углу багажника снимается обивка;
  • следуя инструкции, индикатор размещается на заднем стекле. Н крепится на обивке потолка, заправляя под неё провод. Он вместе с основным проводным жгутом выводится вдоль стойки с левой стороны через стационарное отверстие;
  • крепление основного блока производится с помощью двухстороннего скотча на левую сторону. Подключение проводов питания происходит в лампочку задней передачи прямиком в жгут;
  • с помощью малярной ленты, карандаша и рулетки производится разметка заднего бампера под расположение датчиков. Это происходит следующим образом – датчики А и Д должны располагаться по обе стороны на 100 мм от краёв бампера. Это расстояние А-Д делится на три части – это будут точки нахождения датчиков Б и В;
  • в этих точках требуется просверлить отверстия 22 мм. Фреза для отверстий идёт в комплекте. После этого в готовые отверстия вставляются датчики в направлении слева-направо – исходящие провода собираются жгутами за бампером с помощью пластиковых хомутов;
  • для пропуска проводов вовнутрь может потребоваться сверление дополнительного отверстия в вентиляционной решётке;
  • провода от датчиков подключаются, укладываются. Внутренняя обшивка устанавливается на место.

Следует отметить, что при использовании данного индикатора, цифры на нём адекватно видны только в случае просмотра их через отражение в зеркале.
