Любой современный автомобиль просто «нашпигован» электроникой, без которой не состоялась бы элементарная операция — завод транспорта. Само электрооборудование связано со всеми деталями и узлами машины. Для защиты последних и будут применяться специальные предохранители — они «спасут» потребителей системы от возможных серьезных поломок. Речь пойдет об автомобиле марки ниссан альмера классик (версиях 15-ой и 16-ой).

Предохранители nissan almera n16: общая информация

Такие устройства стоят очень дешево, но именно они и предохраняют от более серьезных поломок остальное дорогостоящее оборудование. Вышедших из строя «защитников» будет легко поменять. Несмотря на легкость этого процесса, нужно придерживаться определенных правил:

  1. Главный параметр, по которому следует ориентироваться при покупке новой детали — сила тока (указана в амперах). Именно на нее рассчитана легкоплавкая вставка, которую имеют все предохранители ниссан альмера. Очень важно установить в цепь именно соответствующий номинал — только в этом случае он сработает.
  2. Если установлен элемент с меньшим метражом, то, конечно, он защитит все остальное оборудование, но вместе с тем, сразу же выйдет из строя. А вот больший номинал не справится с поставленной перед ним задачей — это уже ставит защиту машины под сомнение.

Итак, при любом подозрении на неисправность электросистемы автомобиля, нужно первым делом проверить на работоспособность блок предохранителей ниссан альмера. Однако «вслепую» сделать это правильно не получится — необходимо знать, где расположены эти детали в ниссан альмера и какие предохранители за что отвечают, последовательность их разбора и последующей замены. Каждый из них направлен на потребителя своей мощности.

Ниссан альмера: расположение предохранителей в салоне

Предохранители в ниссан альмера классик могут находиться в разных частях автомобиля. Обычно это:

  • салонный блок;
  • моторный.

Схема предохранителей в ниссан альмера для салонной части представлена следующим набором элементов. Отдельно среди них выделяются реле:

Рис.1 Список предохранителей в салоне.

Рис.1 Список предохранителей в салоне.

Реле в ниссан альмера н16 (как и прочих моделях этого авто) предназначаются для потребления более мощными узлами. Нужно обращать внимание на следующую маркировку:

  • R1 (ответственное за работу фар — свет как ближний, так и дальний);
  • R2 (на его ответственности — дроссель-заслонка);
  • R3 (электростеклоподъемники);
  • R4 (лампы для задних противотуманных огней).
Рис. 2. Реле в салоне.

Рис. 2. Реле в салоне.

Реле, находящиеся с другой стороны салонного блока питания, тоже имеют свое предназначение. Их «обязанности» будут следующими:

Рис. 3. Реле в салоне с обратной стороны.

Рис. 3. Реле в салоне с обратной стороны.

  • R1 (включение-выключение катушки зажигания — выход из строя блокирует работу авто);
  • R2 (нагнетание двигателя);
  • R3 (функционирование дополнительных потребителей — различных автомобильных электроаксессуаров).

Заглянем в моторный блок



Пространство под капотом представлены другими «защитниками». Их список достаточно обширен: элементы предохраняют многочисленные системы автомобиля — от аккумуляторной батареи и генератора до пробки горловины омывателя в бачке стекла.

Все они расположены в пространстве между самим аккумулятором и двигателем. Графически та же схема предохранителей в ниссан альмера классик будет выглядеть следующим образом:

Рис. 4. Схема предохранителей в моторном блоке.

Рис. 4. Схема предохранителей в моторном блоке.

Схема для ниссан альмера n16 включает в себя и реле. Потребители помощнее подключаются через реле (в числе фары, топливный насос, двигатели вентиляторов).

Рис. 5 Реле в моторе.

Рис. 5 Реле в моторе.

Эти элементы расположены в левой стороне от двигателя. Каждый из них имеет свой функционал:

R1 — вентилятор (задействован радиатор от охладительной системы);

R2 — передние «противотуманки»;

R3 — кондиционер;

R4 — сигнал для рулевого колеса;

R5 — вентилятор радиатора;

R6 — свет для фар и в салоне;

R7 — функционал стартера.

Общие правила замены

Предохранители ниссан альмера н16 не пробьют брешь в бюджете, когда вдруг возникнет необходимость в замене. Их можно найти в широком ассортименте практически во всех автомагазинах. Другое дело — придерживаться правильных рекомендаций:

  1. Все работы проводятся только при выключенном аккумуляторе.
  2. Подбирается под нужный номинал.
  3. Ни в коем случае нельзя ставить проволоку или другой металлический предмет (скрепку). В случае замыкания пострадает вся электросистема транспорта (что чревато дорогостоящим ремонтом).

Самый расходный элемент

Если рассмотреть схему, на которой показаны предохранители для ниссан альмера n16, можно увидеть, что за работу прикуривателя отвечает элемент под номером 22. На самом деле, этот оказывается самым «проблемным», поскольку и ломается чаще всего. Сам по себе он оказывается невероятно актуальным даже для тех, кто не курит потому, что используется для подзарядки и питания самых различных потребителей. В их число входят как видеорегистраторы, так и ноутбуки (последние, правда, работают при помощи специальных преобразователей).

Прикуриватель Ниссан Альмера н16

Прикуриватель Ниссан Альмера н16

Вариантов поломки тут два — или придется ставить нового «защитника» (это еще будет считаться «малыми жертвами»), или уже менять сам прикуриватель. Важно сделать это правильно.

В этом плане нелишним будет знать, как выглядит сгоревший элемент. Это поможет определить проблему визуально, «на глаз»: у отработанного явно видна поврежденная легкоплавкая часть. Но встречаются случаи, когда он не работает, а нить будет выглядеть, как новая. Кстати, оочитать про ошибки ниссан альмеры на панели приборов можно по ссылке.

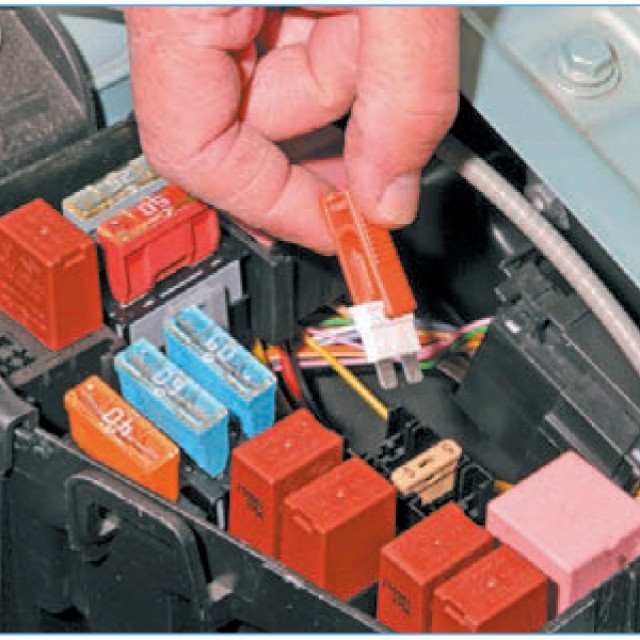

Процесс замены как в салонном, так и моторном варианте будет аналогичным. Можно рассмотреть процесс замены салонного варианта:

  1. Открывается капот и отключается аккумулятор.
  2. Следом снимается крышка от элемента, где находится сам блок.
  3. Произвести осмотр, чтобы выявить вышедший из строя предохранитель прикуривателя.
  4. Извлечь при помощи щипцов, если такой все же найден.
  5. Установить новый и собрать в обратном порядке.
  6. Не забыть подключить аккумулятор.

Видео по замене предохранителя прикуривателя:

Как поменять сам прикуриватель



Замена прикуривателя ниссан альмера

Замена прикуривателя ниссан альмера

Если же дело не в предохранителе, то предстоит глобальная замена. В этом случае пригодятся следующие пошаговые рекомендации:

  1. Отсоединяются клеммы аккумулятора отрицательный проводок. Теперь нужно будет снять с туннеля пола облицовку.
  2. Вытащить патрон.
  3. Продеть колодки с проводами детали и лампы от подсветки в сделанные отверстия в полу.
  4. Сжать экран от лампы так, чтобы его лапки могли выйти из прорезей, расположенных в светодиодах прикуривателя. Снять его.
  5. Нажать на гнездовую защелку таким образом, чтобы она смогла выйти из зацепления вместе со световодом.
  6. Протолкнуть гнездо наружу — оно должно выйти из облицовки.
  7. Вынуть из прикуривателя гнездо — все получится, если продеть колодку с проводами через отверстие.
  8. Теперь нагревать спираль от прикуривателя не менее 20 секунд. Патрон после этого должен сам вернуться в исходное положение со щелчком. Если этого не произошло, следует отрегулировать его, разогнув или подогнув его контакты.
  9. Сжать у световода пластмассовые защелки и протолкнуть его наружу, таким образом вытащив из облицовки.
  10. Собрать все в обратном порядке. Когда будет устанавливаться световод, он должен войти в прорезь, сделанную на облицовке.

Видео по замене перегоревших предохранителей:
